简介：

F92钢是在F91钢的基础上适当降低钼元素的含量（0.5%Mo），同时加入一定量的钨（1.8%W），以将材料的钼当量（Mo+0.5W）从F91钢的1%提到到约 1.5%，该钢还加入了微量的硼构成的材质。 （美国ASTM /ASME标准）F92是低合金钢，SA182表1要求的热处理方法是正火+回火，正火（固溶）温度为1040~1095摄氏度，目的是使材料晶粒奥氏体化，得到较高的强度值，正火时间要根据实际工件有效热处理厚度而定；正火后空冷至室温，再进行730摄氏度以上的回火，目的是降低应力，增加韧性指标。时间也是根据工件实际厚度而定。

美国UNS：K92460

ASTM型号或牌号：F92

对应标准：ASTM A182/A182M-2018

高温用锻制或轧制合金钢和不锈钢法兰、 锻制管件、 阀门和部件

Standard Specification for Forged or Rolled Alloy and Stainless Steel Pipe Flanges, Forged Fittings, and Valves and Parts for High-Temperature Service

归类：合金钢

性能：耐腐蚀

标签：低合金钢

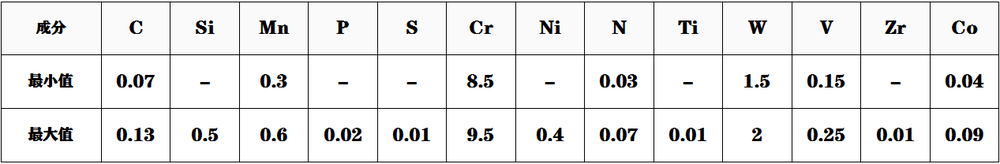

F92化学元素成分含量(%)：
